一．  概 述

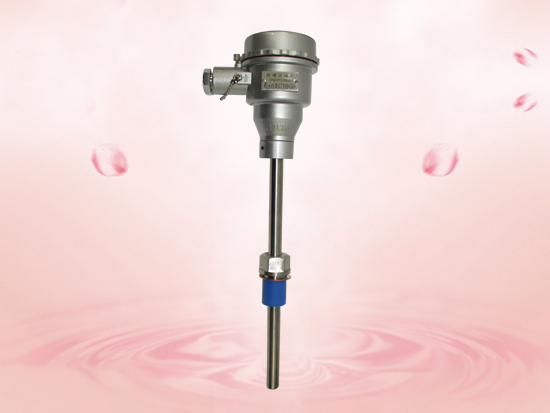

隔爆型一體化溫度變送器（以下簡稱變送器）是根據Q/ZZ HHX004-2012《隔爆型一體化溫度變送器企業標準》、GB3836.1-2010《爆炸性環境 第1部分：設備 通用要求》、GB3836.2-2010《爆炸性環境 第2部分：由隔爆外殼“d”保護的設備》的規定制成，其防爆標志為Ex d ⅡC T6 Gb。

本產品是使用在有爆炸性氣體、蒸汽、薄霧的工廠環境中的一種測量的傳感器件，通常用來和顯示儀表，調節儀表等配套，以直接測量各種生產工程中，各種氣體、液體介質的溫度。

該產品經國家防爆電氣產品質量檢驗中心檢驗合格并取得了防爆合格證，其防爆合格證編號為CNEx13.    。

二、原理

1．工作原理

一般由測溫探頭和兩線制固體電子單元組成。采用固體模塊形式將電子單元直接安裝在接線盒內，從而形成一體化的變送器。

2．隔爆原理

隔爆型防爆結構是以最大試驗安全間隙為基礎，通過隔爆接合面的熄火和冷卻作用，使可燃性混合物在隔爆外殼內部爆炸而隔爆外殼不損壞，并且不會引起外部爆炸性氣體點燃的原理設計和制造的。

本產品適用于存在ⅡA、ⅡB、ⅡC級、T1～T6組的1區、2區可燃性氣體或蒸氣與空氣形成的爆炸

性混合物的1區和2區場所。

三、基本技術參數

隔爆型一體化溫度變送器的型號規格及含義如下：

1.測溫范圍： 0～＋800℃

2.防爆標志：Ex d ⅡC T6 Gb

3.額定電壓：24VDC

4.輸出電流：4～20mA

5.分度號：

表1

6.防護等級：IP65

7.使用環境條件如下:

   a  大氣壓力80～110kPa；

   b  環境溫度：-20～40℃；

   c  環境空氣最大相對濕度不大于80％(+25℃)；

   d  存在ⅡA、ⅡB、ⅡC級、T1～T6組的1區、2區可燃性氣體或蒸氣與空氣形成的爆炸性混合物的場所；

   e  在無破壞絕緣的氣體或蒸氣的環境中；

   f  在無顯著搖動和沖擊振動的地方；

四、結構和型號規格

1.隔爆型一體化溫度變送器的基本結構，主要由接線盒、基準單元、R/V轉換單元、線性電路、反接保護、限流保護、V/I轉換單元等組成，其基本結構見總裝圖SBWZ.001.1-18。

2.盒座和盒蓋采用鎂和鈦含量不大于7.5％（按質量百分比），抗拉強度大于120N/mm2 的鋁合金制成，它們之間用螺紋隔爆接合面連接。在安裝完畢接出外引線后，應擰緊盒蓋。投人使用后，未斷開供電電源前，嚴禁打開盒蓋。接線盒與保護管之間用螺紋隔爆接合面連接。接線盒采用壓緊螺母式引入裝置，應采用尺寸合適的電纜，使引入裝置的密封圈能夾緊電纜，不得留有空隙。

3.保護管

全部采用不銹鋼制造，有良好的耐溫、耐腐蝕性能以及足夠的機械強度。

本型號產品保護管設計插入深度為150mm，除此之外用戶可根據需要提出具體尺寸。

4.安裝固定裝置

安裝固定裝置為螺母式固定或法蘭式固定，具體見圖SBWZ.008.1-2。

五、安裝與使用

1． 變送器的選用

用戶正確選用防爆儀表是保證工廠安全的重要條件之一，同時也關系到儀表是否經濟實用。

（1）   選用原則：

用戶選用的變送器必須與測溫現場爆炸性混合物的級別、組別、危險區域的劃分相適應。

（2）   防爆標志

本產品防爆標志為Ex d ⅡC T6 Gb。

2． 安裝要求：

本產品的現場安裝須符合GB3836.15－2000《爆炸性氣體環境用電氣設備 第15部分：危險場所電氣安裝（煤礦除外）》標準的相關規定。

變送器的安裝地點應避免安裝在爐門旁邊與加熱物體距離過近之處。接線盒不可碰到被測介質的容器壁，應安裝在通風良好的地方。變送器的接線盒出線孔應向下，以防水、灰塵和贓物等落入孔內。

3． 接線：

接線盒設有內外接地螺釘，為保證安全，安裝時，標有“”接地符號處應可靠接地。

引入電纜應采用絕緣（最好是屏蔽）銅線，電纜外徑應與密封圈相適應，銅線截面積視變送器與二次儀表間的距離而定，但不得小于1.5mm2,導線的電阻值應按二次儀表的技術條件規定的數據配準（一般為5Ω）。

4． 使用方法：

應用變送器測量溫度，將變送器安裝在被測處，為減小被測處與外界的熱傳導和熱交換，應增加被測介質的循環，在工作壓力許可的條件下，盡量增加變送器與被測介質間的對流傳熱；增加變送器插入深度。在使用時，變送器應配合相應的二次儀表，才能正確顯示和控制溫度，一支變送器不應同時與兩只二次儀表連接使用。

5． 注意事項：

（1） 檢查產品外殼明顯處是否有防爆標志和防爆合格證編號。

（2） 檢查產品在運輸、安裝過程等各個環節是否有機械損傷，特別是隔爆接合面、防松動裝置不得有任何損傷。如有損傷、松動可能影響防爆性能。

（3） 檢查產品的防爆類別、溫度組別、使用區域是否符合使用場所及爆炸性氣體混合物場所的要求。

（4） 有無內外接地螺釘及標志。

（5） 嚴禁隨意更改與防爆有關的零件,確保防爆性能。

（6） 危險場所嚴禁帶電開蓋，必須關斷變送器的供電電源后才能開蓋。安裝完畢應檢查無誤，擰緊盒蓋，上好盒蓋的防松動螺釘后方可通電使用。

拆除或更換變送器，必須待其插入部分的溫度降低到80℃以下或該使用條件下允許的溫度限以下時，才能拆除或更換。
