一．  概 述

隔爆型熱電偶是根據Q/ZZ HHX002-2012《HX-WR 隔爆型熱電偶》、GB3836.1-2010《爆炸性環境 第1部分：設備 通用要求》、GB3836.2-2010《爆炸性環境 第2部分：由隔爆外殼“d”保護的設備》的規定制成，其防爆標志為Ex d ⅡC T6 Gb。

本產品是使用在有爆炸性氣體、蒸汽、薄霧的工廠環境中的一種測量的傳感器件，通常用來和顯示儀表，調節儀表，變送器等配套，以直接測量各種生產工程中各種氣體、液體介質的溫度。

該產品經國家防爆電氣產品質量檢驗中心檢驗合格并取得了防爆合格證，其防爆合格證編號為CNEx13.    。

二、原理

1．測溫原理

熱電偶的作用原理是基于兩種不同成份的導體兩端連接結成網路，如兩連結端溫度不同，則在回路內產生熱電流的物理現象。

熱電偶由兩根不同導線(熱電極)A利B組成，它們的一端T1是互相焊接的，形成熱電偶的測量端T1(亦稱工作端)。將它插入待測溫度的介質中：而熱電偶的另一端T0(參比端或自由端)則與顯示儀表相連，如果熱電偶的測量端與參比端存在溫度差，則顯示儀表將指出熱電偶所產生的熱電動勢。

熱電偶的熱電動勢隨著測量端溫度的升高而增大，它的大小只與熱電偶的材料和熱電偶兩端的溫度有關，而與熱電極的長度，直徑無關。

2．隔爆原理

隔爆型防爆結構是以最大試驗安全間隙為基礎，通過隔爆接合面的熄火和冷卻作用，使可燃性混合物在隔爆外殼內部爆炸而隔爆外殼不損壞，并且不會引起外部爆炸性氣體點燃的原理設計和制造的。

本產品適用于存在ⅡA、ⅡB、ⅡC級、T1～T6組的1區、2區可燃性氣體或蒸氣與空氣形成的爆炸

性混合物的1區和2區場所。

熱電偶的型號規格及含義如下：

1． 測量范圍：0～＋800℃

2． 防爆標志：Ex d ⅡC T6 Gb

3． 防護等級：IP65

4． 分度號：表1

5． 響應時間：90～180s

6． 額定電壓：24VDC

7． 絕緣電阻：

（1）常溫絕緣電阻：當周圍空氣溫度為15～35℃和相對濕度80％以下時，熱電偶感溫元件和保護管之間的絕緣電阻不小于100MΩ。

（2）高溫絕緣電阻：熱電偶在300～500℃時，感溫元件和保護管之間的絕緣電阻不小于2 MΩ。

8． 使用環境條件如下:

   a  大氣壓力80～110kPa；

   b  環境溫度：-20～40℃；

   c  環境空氣最大相對濕度不大于80％(+25℃)；

 d  存在ⅡA、ⅡB、ⅡC級、T1～T6組的1區、2區可燃性氣體或蒸氣與空氣形成的爆炸性混合物的場所；

   e  在無破壞絕緣的氣體或蒸氣的環境中；

   f  在無顯著搖動和沖擊振動的地方；

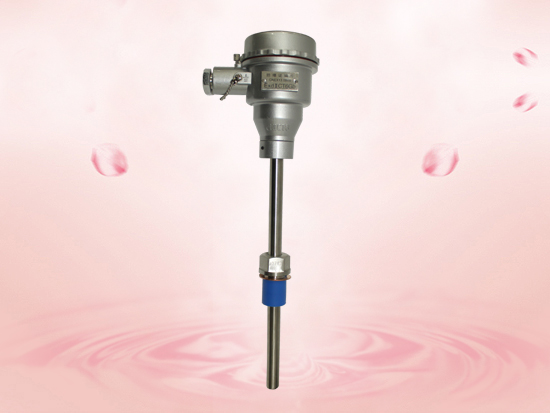

隔爆型熱電偶的基本結構，主要由感溫元件組件、接線盒、保護管、安裝固定裝置四部分組成，其基本結構見總裝圖WR.001.1-14。

1.  感溫元件組件

本產品感溫元件是由熱電極、補償導線、陶瓷絕緣管、接線座等組成。

2.  接線盒

盒座和盒蓋采用鎂和鈦含量不大于7.5％（按質量百分比），抗拉強度大于120N/mm2 的鋁合金制成，它們之間用螺紋隔爆接合面連接。在安裝完畢接出外引線后，應擰緊盒蓋。投人使用后，未斷開熱電偶供電電源前，嚴禁打開盒蓋。接線盒與保護管之間用螺紋隔爆接合面連接。接線盒采用壓緊螺母式引入裝置，應采用尺寸合適的電纜，使引入裝置的密封圈能夾緊電纜，不得留有空隙。

3.  保護管

全部采用不銹鋼制造，有良好的耐溫、耐腐蝕性能以及足夠的機械強度。

本型號產品保護管設計插入深度為150mm，除此之外用戶可根據需要提出具體尺寸。

4.  安裝固定裝置

安裝固定裝置為螺母式固定或法蘭式固定，具體見圖WR.008.1-2。

五、安裝與使用

1． 隔爆型熱電偶的選用

用戶正確選用防爆儀表是保證工廠安全的重要條件之一，同時也關系到儀表是否經濟實用。

（1）   選用原則：

用戶選用隔爆型熱電偶必須與測溫現場爆炸性混合物的級別、組別、危險區域的劃分相適應。

（2）   防爆標志

本產品防爆標志為Ex d ⅡC T6 Gb。

2． 安裝要求：

本產品的現場安裝須符合GB3836.15－2000《爆炸性氣體環境用電氣設備 第15部分：危險場所電氣安裝（煤礦除外）》標準的相關規定。

熱電偶的安裝地點應避免安裝在爐門旁邊與加熱物體距離過近之處。熱電偶的接線盒不可碰到被測介質的容器壁，應安裝在使接線盒通風良好的地方。熱電偶的接線盒出線孔應向下，以防水、灰塵和雜物等落入孔內。

3． 接線：

接線盒設有內外接地螺釘，為保證安全，安裝時，標有“

引入電纜應采用絕緣（最好是屏蔽）銅線，電纜外徑應與密封圈相適應，銅線截面積視熱電偶與二次儀表間的距離而定，但不得小于1.5mm2,導線的電阻值應按二次儀表的技術條件規定的數據配準（一般為5Ω）。

4． 隔爆型熱電偶的使用：

應用熱電偶測量溫度，將熱電偶安裝在被測處，經過一段時間后，便可測得被測處的實際溫度。為減小被測處與外界的熱傳導和熱交換，應增加被測介質的循環，在工作壓力許可的條件下，盡量增加熱電偶與被測介質間的對流傳熱；增加熱電偶插入深度。在使用時，熱電偶應配合相應分度號的二次儀表，才能正確顯示和控制溫度，一支熱電偶不應同時與兩只二次儀表連接使用。

5． 使用注意事項：

（1） 檢查產品外殼明顯處是否有防爆標志和防爆合格證編號。

（2） 檢查產品在運輸、安裝過程等各個環節是否有機械損傷，特別是隔爆接合面、防松動裝置不得有任何損傷。如有損傷、松動可能影響防爆性能。

（3） 檢查產品的防爆類別、溫度組別、使用區域是否符合使用場所及爆炸性氣體混合物場所的要求。

（4） 有無內外接地螺釘及標志。

（5） 嚴禁隨意更改與防爆有關的零件,確保防爆性能。

（6） 危險場所嚴禁帶電開蓋，必須關斷熱電偶的供電電源后才能開蓋。安裝完畢應檢查無誤，擰緊盒蓋，上好盒蓋的防松動螺釘后方可通電使用。

（7） 拆除或更換熱電偶，必須待其插入部分的溫度降低到80℃以下或該使用條件下允許的溫度限以下時，才能拆除或更換。
