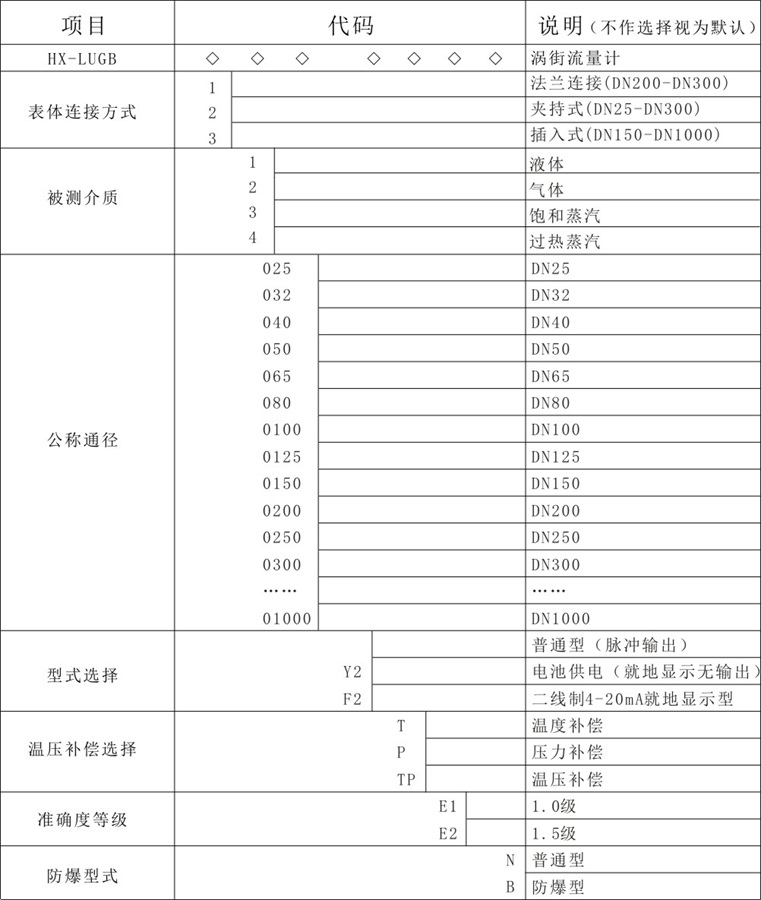

型譜表
資料下載

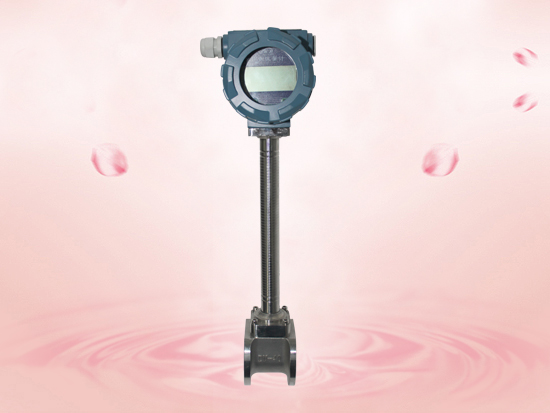

渦街流量計是基于卡門渦街原理而研制的一種新型流量計，適用于測量過熱蒸汽、飽和蒸汽、一般氣體、液體。

1、公稱口徑：DN15、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、
N150、DN200、DN250、DN300。2、適用范圍：氣體（空氣、氧氣、氮氣、煤氣、天燃氣、化學氣體等）、液體（水、高溫水、油、食品液、化學液等）、蒸汽（飽和蒸汽、過熱蒸汽）；3、可測介質溫度：-40℃～280℃，-40℃～350℃；4、壓力等級：≤1.6MPa ≤2.5MPa ≤4MPa；5、流速范圍：液體0.6-6 m/s，氣體：5-60m/s,蒸汽：5-70m/s； 6、、輸出信號：電壓脈沖：低電平≤1V，高電平 ≥6V，脈沖寬0.4ms，負載電
阻＞150Ω；標準電流：4-20mA，轉換精度±0.5%滿度值，負載電阻24V-500Ω,現場液晶顯示：瞬時流量5位顯示（m3/h、kg/h、t/h），轉換精度±0.1%；累積流量9位顯示（m3、kg、t），轉換精度±0.1%；7、供電電源：電壓脈沖或4-20mA輸出時：+24VDC；現場液晶顯示：3.6V 5號1節鋰電池供電，使用壽命大于2年； 8、環境溫度：-30℃-+65℃；4-20mA輸出：-10℃-+55℃；現場液晶顯示：-25℃-+55℃；9、表體材料：不銹鋼（其他材料協議供貨）。
