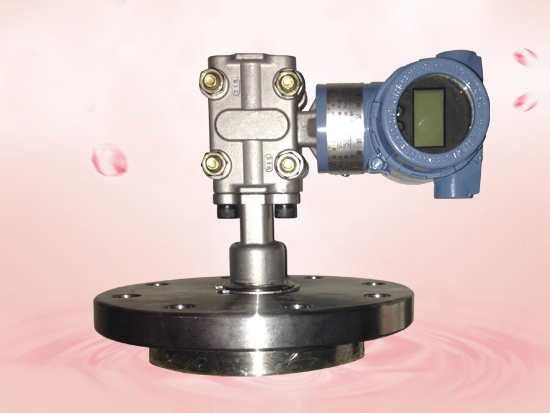

法蘭式差壓變送器是以法蘭的形式和被測對象相聯系的差壓變送器，用來連續測量液位、分界面、比重等參數。它與節流裝置配合可以連續測量液體、蒸汽、氣體的流量，并將測得的各參數值轉換成統一的標準氣壓力訊號。

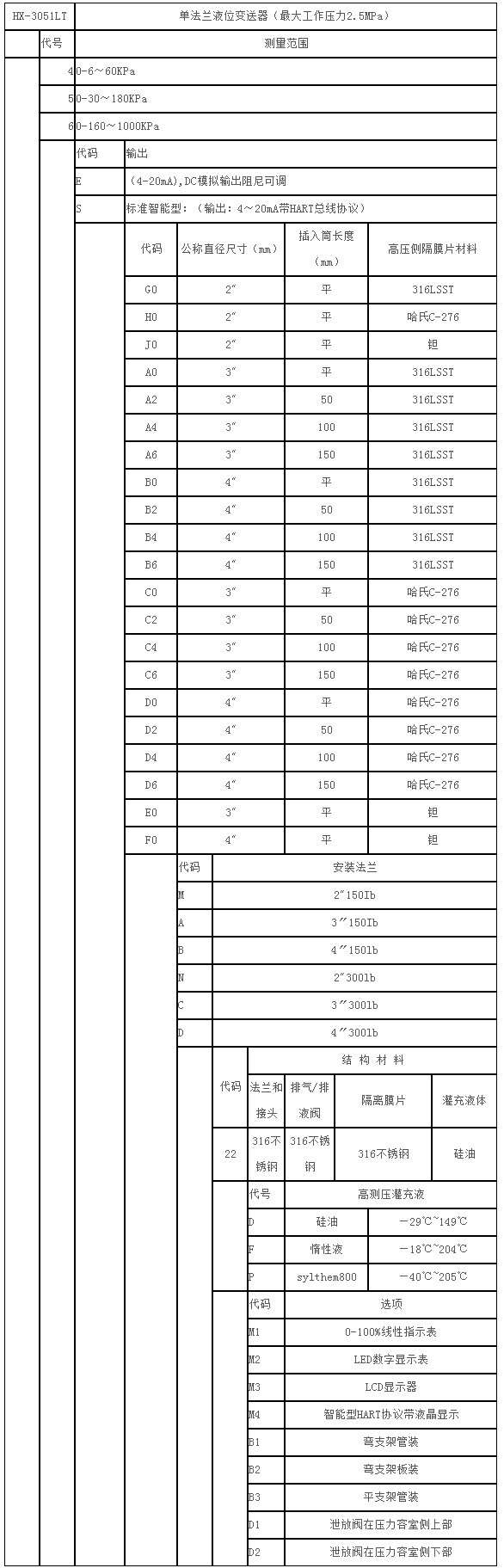

單法蘭插入式壓力變送器參數
測量對象:開口或密封容器的的液位
量程范圍:0～2～40kPa 0～12.5～200kPa 0～50～1000kPa 0～125～2500kPa
輸 出:4mA～20mA DC
電 源:24V DC,無負載時變送器可在12V DC工作,最高45V DC
通信輸出:電源電壓： 16.4V～42V DC(16.4V～30VDC本安型)
通訊距離： 2km，使用CEV電纜時
負載電容： 0.22μF以下
負載電感： 3.3mH以下
與電源線的間距：15cm以上
連接于接收電阻上的接收儀表的輸入阻抗:在2.4kHz時為10kΩ以上
指示表（現場）刻度標尺長45mm，指示精度2.5級(指針式)指示精度0.5級（數字式）
危險場所安裝 隔爆型、本安型
正、負遷移 不管輸出如何，正負遷移后，其量程上、下限均不得超過量程的極限
最大正遷移量：為最小校調量程的500%
最大負遷移量：為最小校調量程的600%
溫度范圍:放大器工作溫度-25℃～90℃ 傳感器工作溫度-40℃～104℃ -18℃～204℃灌充惰性液
相對濕度:0～100%RH
靜壓和超壓極限 150Ib法蘭:42kPa(絕對壓力)～1.9MPa(37℃)300Ib法蘭:42kPa(絕對壓力)～4.9MPa(37℃)
傳感器變化量 小于0.16cm3
阻 尼:時間常數在0.2～1.67秒之間連續可調
啟動時間:2s，不需預熱
精 度:調校量程的±0.25%，包括線性、變差和重復性的綜合誤差
穩 定 性:最大量程的±0.5%(十二個月)
通信輸出:通信距離:1.2Km(使用CEV電纜時)1、4mA～20mA DC輸出+現場總線HART
協議 通信距離:2Km(使用CEV電纜時)2、4mA～20mA Dc輸出
振動影響:在任意軸向上，頻率為200Hz，引起的誤差為最大量程的±0.05%/V
電源影響:小于輸入量程的0.005%/V
負載影響:只要輸入變送器的端子電壓高于12V,就無負載影響
安裝位置影響:最大可產生0.25kPa的零點誤差，但可校正，對量程無影響,可校正消除。
結構材料:隔離膜片:316不銹鋼 插入部份:316L"O"型圈(與測量介質接觸)： 氟橡膠
法蘭和螺栓：316不銹鋼
灌充液：硅油或惰性液體
電氣殼體：低銅鋁合金
電氣殼體涂層：聚氨基甲酸乙烯樹脂烤漆
引壓連接件:高壓側3"或4"，150Ib或300Ib法蘭，低壓側法蘭連接螺紋1/4-NPT(錐管螺紋)。
接頭連接螺紋1/2-NPT(本項為選件)。
電氣連接:導線管1/2G或M20×1.5穿線孔
重 量:變送器本體4.9Kg。(不包括法蘭)其它技術參數同WIDEPLUS LT系列
法蘭尺寸和螺栓孔規格
法 蘭 尺 寸(mm) | 螺 栓 孔(mm) | ||||||||
訂貨代號 | 尺寸 | 額定壓力 | 外直徑 | A | B | C | 數目 | 孔直徑 | 孔分布直徑 |
A | 3" | 150Ib | 190.5 | 30 | 66 | 127 | 4 | 19 | 152 |
B | 4" | 150Ib | 228.6 | 30 | 89 | 157 | 8 | 19 | 190 |
C | 3" | 300Ib | 209.6 | 35 | 66 | 127 | 8 | 22.2 | 168 |
D | 4" | 300Ib | 254.0 | 38 | 89 | 157 | 8 | 22.2 | 200 |
