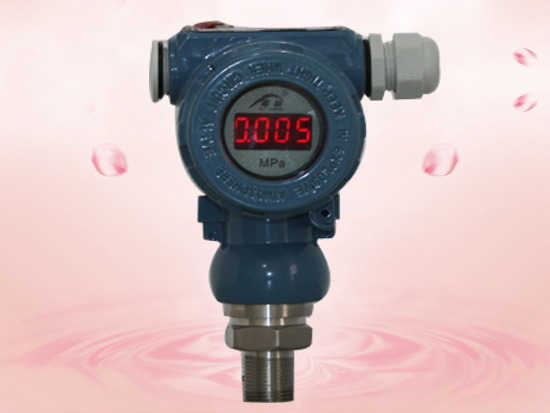

HX-T61/L61系列壓力變送器是一種零點和滿量程輸出可以精準調校的壓力變送器，其電路轉換模塊置于外觀漂亮，非常流行的2088型機殼。
一、通用技術參數
規格參數 | 說 明 |
供電電源 | 9-32VDC。 |
輸出信號 | 二線制4～20mA DC帶數字通訊（HART協議）輸出。 |
內置顯示器（選配） | OLED顯示數值、數位、單位和棒狀圖。 |
自診斷功能 | 放大器故障、膜盒故障，設置故障，環境溫度報警、壓力/靜壓報警等。 |
二、傳感器類型
型號 | TA | TG | 測量范圍 | 測量量程 | 最大工作壓力 | 精度穩定性 |
3 | ○ | ○ | -7.5～7.5kPa | 1.3～7.5kPa | 量程上限壓力 | 量程的±0.1%/ 每年最大偏差為 量程的±0.1% |
4 | ○ | ○ | -37.4～37.4kPa | 6.2～37.4 kPa | ||
5 | ○ | ○ | -100～186.8kPa | 31.1～186.8kPa | ||
6 | ○ | ○ | -100～690kPa | 117～690kPa | ||
7 | ○ | ○ | -100～2068kPa | 345～2068kPa | ||
8 | ○ | ○ | -100～6890kPa | 1170～6890kPa | ||
9 | × | ○ | -100～20680kPa | 3480～20680kPa |
注：傳感器型號“○”表示支持;“×”表示不支持
型 號 | 變送器類型 | |
HX-WP-T61 | 直接安裝式表壓變送器 | |
HX-WP-T61A | 直接安裝式絕壓變送器 | |
代 碼 | 壓力測量 | |
HX-WP-T61 | HX-WP-T61A | |
3 | 1.3~7.5KPa | 1.3 ~7.5KPa |
4 | 6.2~37.4KPa | 6.2 ~37.4KPa |
5 | 31.1~186.8KPa | 31.1 ~186.8KPa |
6 | 117~690KPa | 117 ~690KPa |
7 | 345~2068KPa | 345 ~2068KPa |
8 | 1170~6890KPa | 1170 ~6890KPa |
9 | 3480~20680KPa | 不提供 |
代 碼 | 輸出 | |
N | 4-20mA,數字智能型 | |
S | 4-20Ma,智能型,HART協議通信 | |
代 碼 | 過程連接型式 | 材料 |
2B | M20x1.5陽螺紋 | 不銹鋼 |
2C | 1/2NPT陽螺紋 | 不銹鋼 |
2D | G1/2陽螺紋 | 不銹鋼 |
2E | 1/2NPT陰螺紋 | 不銹鋼 |
T | 特殊要求 | |
代 碼 | 顯示表頭（不帶表頭此欄不填） | |
M3 | 液晶顯示,線性表頭,0-100%用戶可選 | |
代 碼 | 認證（普通型此欄不填） | |
d | 隔爆型,防爆等級Exd II CT6 | |
典型型號 | SWP-ST61TG7S2B M3 | |
注：N、S型最小量程URL/50
