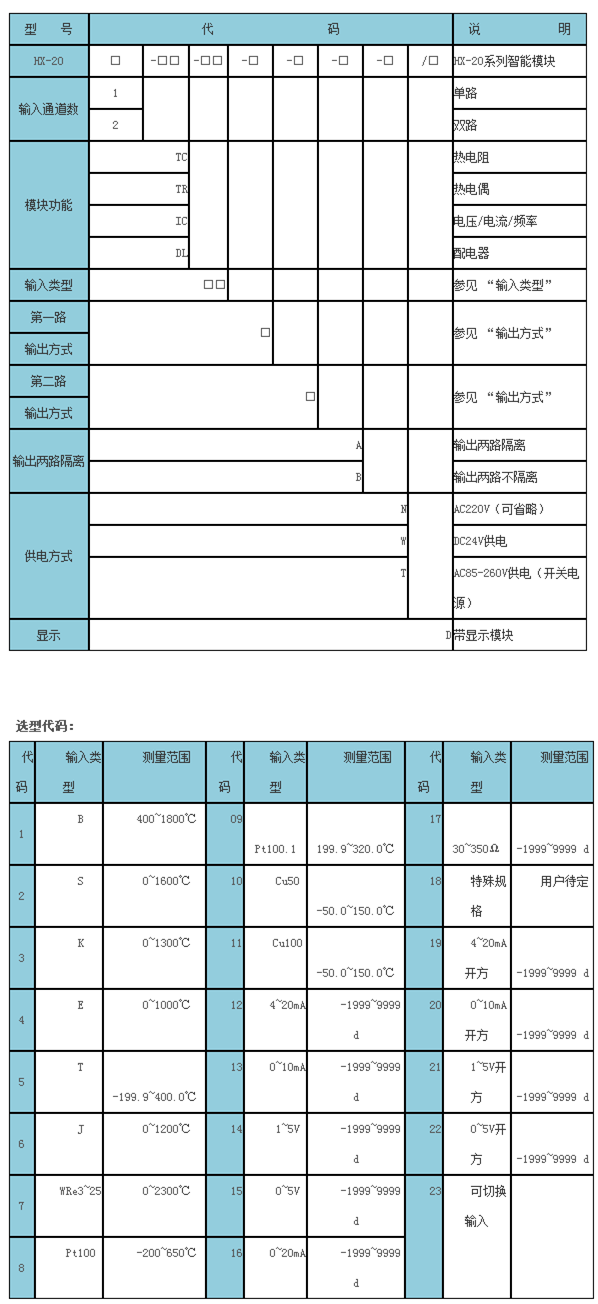

型譜表
資料下載

HXWP-201型配電模塊（配電器）是一種小型化插裝式結構的轉換模塊。它給二線制變送器提供電壓的同時，接收來自變送器的與差壓、壓力、液面等成比例的4～20mADC輸出信號。

輸入：	4～20mA DC（來自由24VDC供電的兩線制變送器輸出）
輸入通道：	1個（即可連接1臺變送器）
輸入電阻：	250Ω
配線電阻：	（變送器與配電器間的配線）18V(1) －變送器最小工作電壓(2) 0.02A
	（1）18V為最小供電電壓，是24V與變送器內部壓降（6V）之差。
	（2）擴散硅變送器的最小工作電壓為12VDC
輸出：	隔離的兩路輸出
第一路：	1～5V DC或4～20mA DC （用戶可選，出廠時為4～20mA Dc）
第二路：	串行通訊輸出，通訊協議為： RS－232，RS－485
負載電阻：	小于250Ω（1～5V DC輸出時）
允許負載電阻：	0～600Ω（4～20mA DC輸出時）
精度：	±0.2％FS
變送器配電電壓：	24～28VDC（帶電源開關）帶有短路保護電路（短路時間在5分鐘內）
變送器配電電壓：	響應時間：mV輸入：約500ms（時間常數）V、mA輸入：約100ms（時間常數）
共模抑制比：	50Hz時，大于120dB
隔離：	輸入、輸出1、輸出2、電源間相互隔離
電源：	交流或直流供電AC：220V±15%，50/60Hz DC：24V±10％
功耗：	220V AC時，4.4VA；24V DC時，100mA
電源變化影響：	交流電源時，±0.1％FS/10V；直流電源時，±0.1％FS/max
環境溫度：	0～55℃
相對濕度：	5～99％RH（不結露）
絕緣電阻：	各端子與接電端子之間100MΩ/500V DC
絕緣強度：	電源端子與接地端子之間：1500VAC，1分鐘。輸入/輸出端子與接電端子之間： 500VDC，1分鐘
結構：	小型化插裝式結構，顏色米黃N4.0
重量：	主體：約100g；插座約50g
維護：	在安裝配線狀態下主體可以更換
附件：	隔板（在DIN導軌安裝時使用…1件
標牌：	1套
