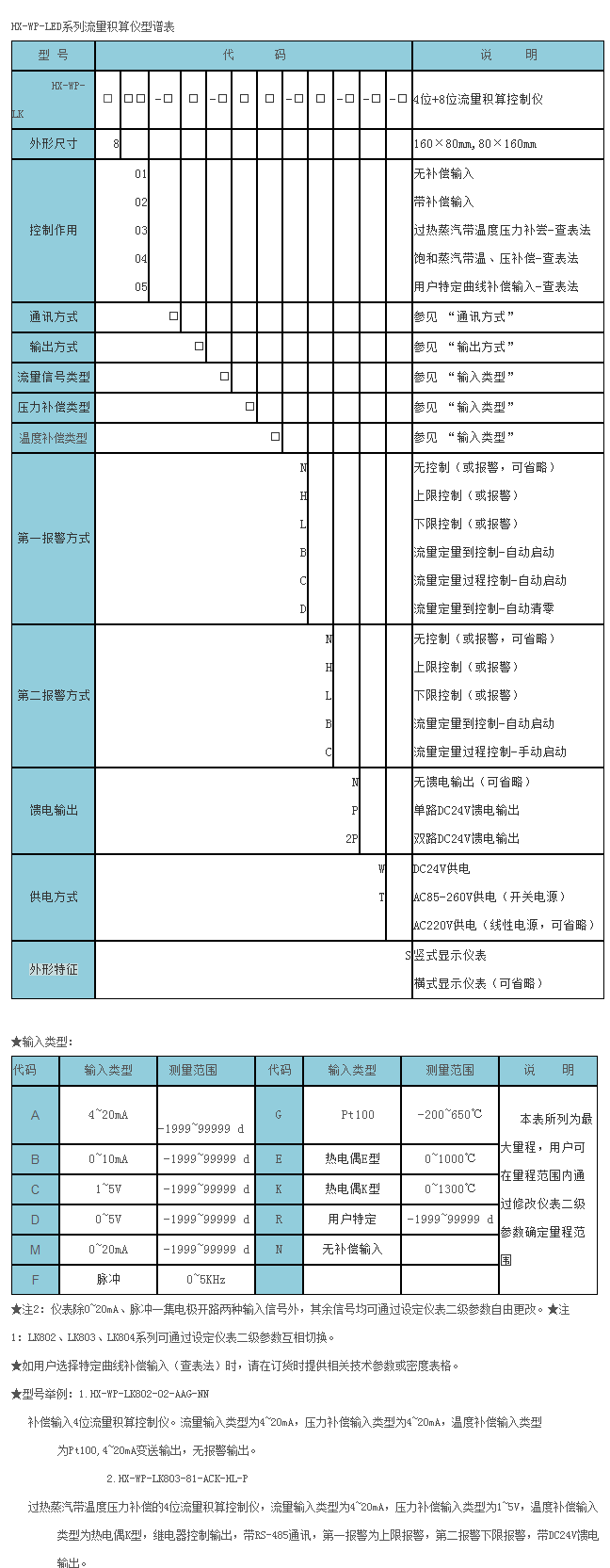

型譜表
資料下載

HXWP-LK系列流量積算控制儀適用于各種液體、蒸汽、天然氣、一般氣體等的流量積算測量控制。

規 格		說明
使用環境	環境溫度	0~50℃
	相對濕度	≤85RH 避免強腐蝕氣體
	供電電壓	常規型 AC220V+10-15%（50Hz±2Hz）特殊型 AC85~260V——開關電源 DC24V ±2V——開關電源
	功耗	·≤6W（AC220V 線性電源供電） ·≤6W（AC85~260V 開關電源供電） ·≤6W（DC24V 開關電源供電）
輸入信號	模擬量	熱電偶：標準熱電偶——B、S、K、E、J、T、WRe3-25等
		電阻：標準熱電阻——Pt10、Pt100.1、Cu50、Cu100 等遠傳壓力電阻等
		電流：0~10mA、4~20mA、0~20mA等——輸入阻抗≤250Ω
		電壓：0~5V、1~5V、mV等——輸入阻抗≥250KΩ
	開關量	脈沖信號：波形——矩形、正弦或三角波輻度——大于4V（或根據用戶要求任定）范圍——0~10KHz（或根據用戶要求任定）
		接點信號：電接點輸入信號
輸出信號	模擬量輸出	DC 0~10mA（負載電阻≤750Ω） DC 4~20mA（負載電阻≤500Ω） DC 0~5V（負載電阻≥250KΩ） DC 1~5V（負載電阻≥250KΩ）
	開關量輸出	繼電器控制輸出-繼電器ON/OFF帶回差。AC 220V/3A DC 24V/5A（阻性負載）可控硅控制輸出-SCR（可控硅過零觸發脈沖）輸出，0.5A/400V 固態繼電器輸出-SSR（固態繼電器控制信號）輸出，6~24V/30mA（電壓不可調）雙向可控硅輸出-SOT可控硅輸出，5A/400V
	通訊輸出	接口方式——標準串行雙向通訊接口 RS-485、 RS-232 C、RS-422等波特率——300~9600bps 儀表內部自由設定
	饋電輸出	DC 24V 負載≤30mA
測量精度		±0.2%FS±1字或±0.5%FS±1字
分辨率		±1字
測量范圍		-1999~9999字
顯示方式		-1999~9999字測量值顯示 -1999~9999字設定值顯示發光二級管工作狀態顯示
方式		控制/報警方式為帶回差上限或下限報警(用戶可自由設定)
控制精度		±1字
溫度補償		0~50℃數字式溫度自動補償
打印控制		可選擇直接配接各型串打印機(如LQ-300K,TPuP系列微打等)，打印接口為RS-232C
打印精度		同儀表精度
參數設定		面板輕觸式按鍵設定、參數設定值斷電后永久保存、參數設定值密碼鎖定
保護方式		輸入回路斷線報警(熱電偶或電阻輸入時)、斷電器輸出狀態LED指示、輸入超/欠量程報警、電源欠壓自動復位、工作異常自動復位（Watch Dog）
